Gillain & Co

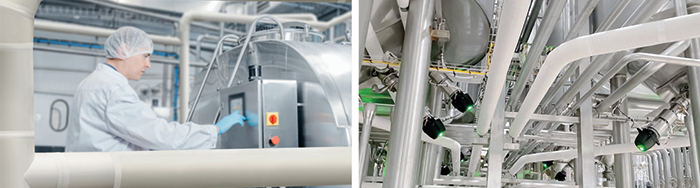

Isolation hygiénique de tuyaux pour l’industrie alimentaire et des boissons

Condensation sur les conduites. Isolation qui commence à se dégrader après des nettoyages CIP répétés. Formation de moisissures sur le matériau isolant, source potentielle de contamination. Ça vous parle ? Ce sont les problèmes les plus fréquents que nos experts constatent sur le terrain.

T-FIT® Hygiene a été développé spécifiquement pour ces environnements de process exigeants. Il s’agit d’une isolation de tuyauterie en PVDF à cellules fermées, stable de -80°C à +145°C, résistante aux agents de nettoyage industriels et ne constituant pas un milieu propice au développement de moisissures ou de bactéries.

Condensation sous contrôle dans les installations de process

Dès que la température de surface d’une conduite descend en dessous du point de rosée de l’air ambiant, de l’humidité se forme. Dans un environnement de production alimentaire ou de boissons, cela entraîne :

• Gouttelettes d’eau sur les conduites, avec risque de contamination et de dégâts des eaux
• Formation de moisissures due à une humidité persistante sur l’isolation
• Corrosion sous l’isolation en cas de contact prolongé avec l’humidité

T-FIT® Hygiene augmente la température de surface des conduites afin de la maintenir au-dessus du point de rosée. L’épaisseur de paroi nécessaire dépend de la température du process, de la température ambiante et de l’humidité relative. En cas d’humidité élevée, comme dans les chambres froides ou les installations de lavage, une épaisseur plus importante est requise que dans des environnements plus secs. Nous calculons l’épaisseur minimale pour votre situation spécifique.

Cycles de température

Les lignes de production dans l’industrie alimentaire et des boissons alternent régulièrement entre la température de process et la température de nettoyage CIP. Les matériaux d’isolation classiques n’y sont pas adaptés : les dilatations et contractions répétées entraînent fissures, cavités et perte de performance thermique.

T-FIT® Hygiene est fabriqué à partir de ZOTEK® F43HT, une mousse PVDF réticulée. La réticulation relie chimiquement les chaînes polymères entre elles, rendant le matériau thermiquement stable et mécaniquement robuste sur toute la plage de température de -80°C à +145°C. Résistant aux cycles thermiques et au nettoyage industriel pendant toute la durée de vie de l’installation.

Testé selon ASTM G21 : après 28 jours d’exposition à cinq types de moisissures, à plus de 85 % d’humidité et entre 28 et 30°C, aucune croissance n’a été observée. Évaluation : 0/4, le meilleur résultat possible.

Résistance aux agents de nettoyage industriels

La structure à cellules fermées empêche également la pénétration des agents de nettoyage dans le matériau. T-FIT® Hygiene résiste aux nettoyages industriels, y compris aux détergents alcalins et acides, sans dégradation, décoloration ni perte de performance thermique.

Applications

 T-FIT® Hygiene convient notamment pour :

• Conduites de process et utilités
• Cuves tampons et cuves de stockage
• Installations de réfrigération et de congélation
• Réseaux de distribution froide dans la transformation de la viande et des produits laitiers
• Conduites vapeur et CIP
• Échangeurs de chaleur
• Cuves de fermentation
• Conduites et stockage de CO₂
• Production de boissons (bière, produits laitiers, jus)


Dimensions et installation

T-FIT® Hygiene est fourni en sections droites avec deux épaisseurs :

• 6,35 mm - pour applications standard
• 12,7 mm - pour exigences d’isolation plus élevées ou forte humidité

T-FIT® Hygiene se découpe facilement sur mesure sans outil spécifique. Les tés et coudes sont fabriqués sur site à partir de sections droites, ce qui permet une adaptation à toute configuration de tuyauterie, même complexe. Des boîtes d’isolation sont disponibles en différentes tailles pour les vannes et brides.

Spécifications techniques de T-FIT® Hygiene

Également disponible : T-FIT® Hygiene Flex

T-FIT® Hygiene Flex est une variante de la gamme Hygiene avec une différence pratique importante : elle est fournie avec des coudes et tés préformés. La température maximale de service est toutefois plus basse.

Choisissez T-FIT® Hygiene si vos températures de nettoyage CIP dépassent 110°C ou si vous avez besoin d’une température de service maximale plus élevée.

Choisissez T-FIT® Hygiene Flex si vos process restent en dessous de 110°C et que vous souhaitez réduire le temps d’installation grâce aux raccords préformés.
